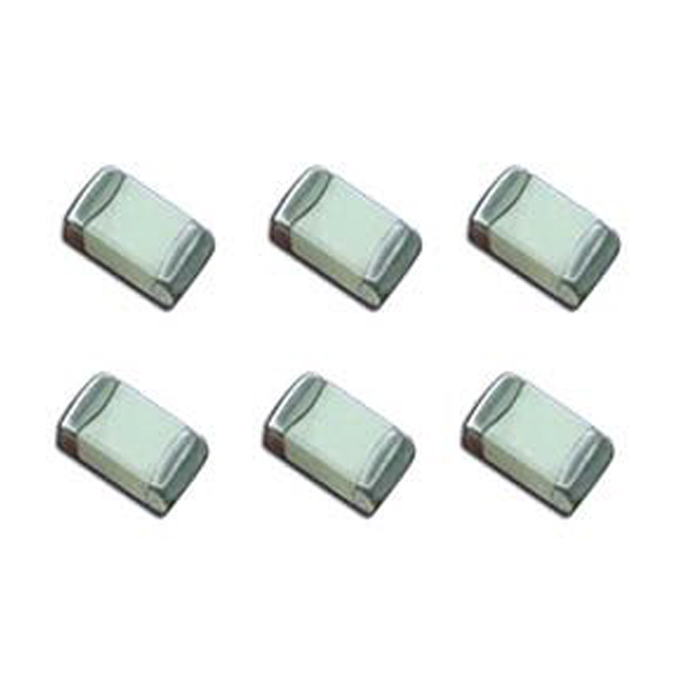

贴片磁珠生产厂家介绍磁珠的功能

磁珠的功能主要是消除存在于传输线结构（电路）中的

RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器）。　

磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。 他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。

作为电源滤波，可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠。在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了。

直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。磁珠有很高的电阻率和磁导率，等效于电阻和电感串联。在电路中只要导线穿过它即可。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方）。铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路。

贴片磁珠生产厂家介绍电感在电路zui常见的功能：

电感在电路zui常见的功能就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。

如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；

变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的zui容易被电感阻抗，这就可以抑制较高频率的干扰信号。

在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。

电感是储能元件，而磁珠是能量转换（消耗）器件

电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策

磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。

电感一般用于电路的匹配和信号质量的控制上。一般地的连接和电源的连接。

在模拟地和数字地结合的地方用磁珠。对信号线也采用磁珠。
