色环电感之和色环电阻的区分

　　电感和电阻是电路板中常见的两种元器件，它们在电路中有着不同的作用，但是某些电感和电阻有着非常相似的外貌，例如色环电感和色环电阻。

　　电感器和电阻器本身是有区别的，电感器是用来提供电感的器件，用绝缘导线绕制的各种线圈称为电感。其主要作用是阻交流通直流，阻高频通低频，也就是说高频信号通过电感线圈时会遇到很大的阻力，很难通过，而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易的通过它。而电阻器在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。

　　色环电感和色环电阻两则相似，就像是孪生兄弟一样，但是它们也和很多孪生兄弟一样，样貌相似但仍可区分，性格也各不相同。我们一般从它们的外观和特性就能区分两者出来。

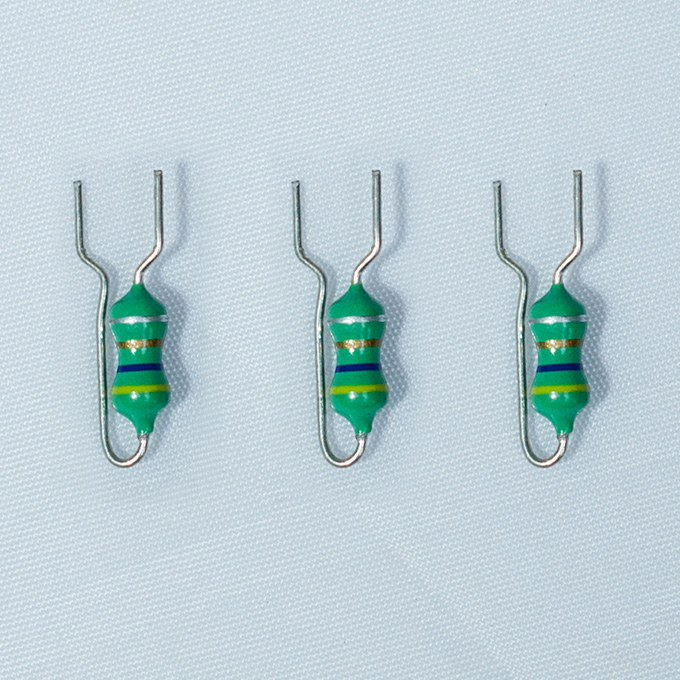

　　从外观来看，色环电感主体一般是绿色的，两头到腰部粗细差别不大，呈直筒形，而两端的头部到引线则是逐渐变细，像是弧度较大的半椭圆形，头部比较尖。而色环电阻颜色就较多了，一般常见的是黄色或者米黄色，其它的还有蓝色或者灰色等，它的两头较大腰部较细，两头到引线连接处弧度不大比较平，除去引线总体形状和哑铃类似。两者都有色环，色环电感一般是4色环，电阻色环则有4色环5色环甚至6色环之分。另外同等长度的色环电感一般比同等长度的色环电阻要粗一些，这就是它们之间的外观区别。

　　如果我们不看外观，只用万用表测量也是很容易判断出两者来，色环电感的阻值都较小，只有几Ω，而色环电阻一般是要到几百Ω的，当然低阻值电阻除外。

　　总的来说这两者就像是孪生兄弟，但是都有着自己明显的个性，两者之间单位也是不同的，一个是感值单位，一个是阻值单位，两者的运用领域也是不同的。

测量色环电感的好坏_色环电感好坏判断

　　万用表测试色环电感的阻值

　　普通的指针式万用表不具备专门测试电感器的挡位，我们使用这种万用表只能大致测量电感器的好坏：用指针式万用表的R×1W挡测量电感器的阻值，测其电阻值极小（一般为零）则说明电感器基本正常；若测量电阻为∞，则说明电感器已经开路损坏。对于具有金属外壳的电感器（如中周），若检测得振荡电感线圈的外壳（屏蔽罩）与各管脚之间的阻值，不是∞，而是有一定电阻值或为零，则说明该电感器存在问题。

　　补充说明的是：在检测电感器时，数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量，否则，测试的结果将会与实际值有很大的误差。

　　因为色环电感器属于非标准件，不像电阻器那样可以方便地检测，且在有些电感体上没有任何标注，所以一般要借助图纸上参数标注来识别其电感量。在维修时，一定要用与原来相同规格、参数相近的电感器进行代换。

　　色环电感如何测电感量

　　电感量的测量可以用LCR测试仪，LCR测试仪能准确并稳定地测量出电感量。如果没有LCR测量仪，用下图这种电感电容表也可以测量电感量的大小。

　　万用表测色环电感的好坏

　　色环电感其外形与色环电阻差不多，但是色环电感两头尖，中间大，和引线衔接的地方是逐渐变细的；而电阻明显的是两边粗，中间细，而且很均匀，和引线衔接的地方是垂直横切面。

　　一般色环电感是用绿色做底色，而电阻一般是用棕黄色、蓝色或灰白色做底色。

　　指针式万用表检测电感器好坏的方法：将指针式万用表转换开关置于Rx1挡，红、黑表笔各接电感的任一引脚，根据测出的电阻值大小，可具体分为下述有三种情况进行鉴别：

　　①被测线圈或色码电感器电阻值为零，其内部有短路性故障。

　　②表针转动，被测电感有电阻值读数，电阻值大小与绕制电感器绕圈所用漆包线线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测绕圈或电感基本正常。

　　③表针不动，被测电感电阻值为无穷大，说明其内部有开路故障。

　　色环电感使用中注意事项

　　1、电感类元件，其铁心与绕线容易因温升效果产生感量变化，需注意其本体温度必须在使用规格范围内。

　　2、电感器之绕线，在电流通过后容易形成电磁场。在元件位置摆放时，需注意使相临之电感器彼此远离，或绕线组互成直角，以减少相互间之感应量。

　　3、电感器之各层绕线间，尤其是多圈细线，亦会产生间隙电容量，造成高频信号旁路，降低电感器之实际滤波效果。

　　4、以仪表测试电感值与Q值时，为求数据正确，测试引线应尽量接近元件本体。
